永磁吸盘是利用永磁体产生的磁力将工件夹紧并固定在适当的位置,已经开始逐渐取代传统工艺。那么它们是如何通过磁力工作的呢?

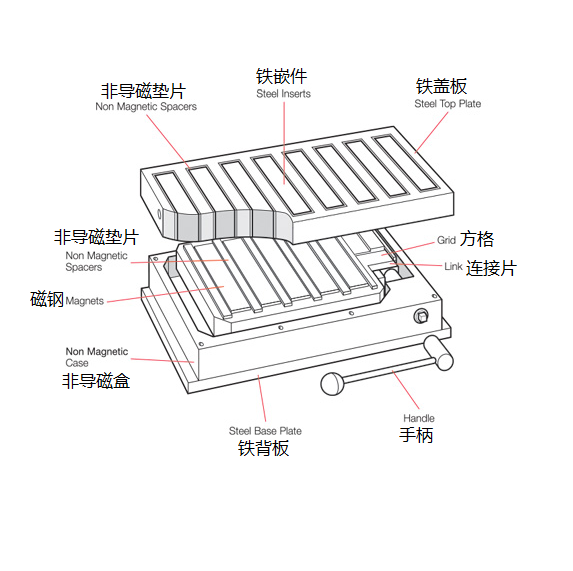

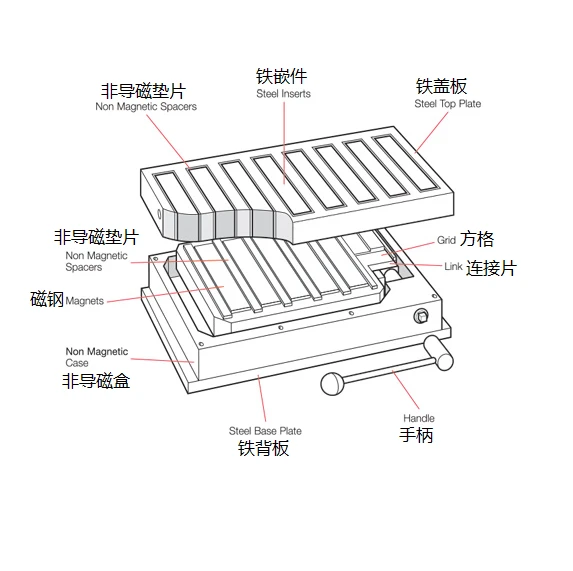

首先让我们看一下磁性吸盘的结构图。
从图中可以看出,吸盘一般用三层组成,顶层和底层主要用铁组成,中间第二层是由多片磁钢夹着非导磁垫片混合而成。
通过手动将手柄从开启位置转到关闭位置来激活磁性吸盘。

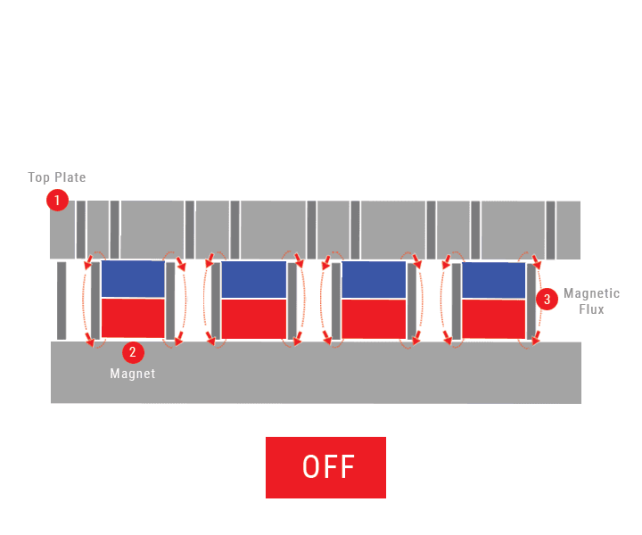

当吸盘处于关闭位置时,内部磁体自行形成磁路,磁通量被锁定在卡盘内部,从而外部没有磁性。

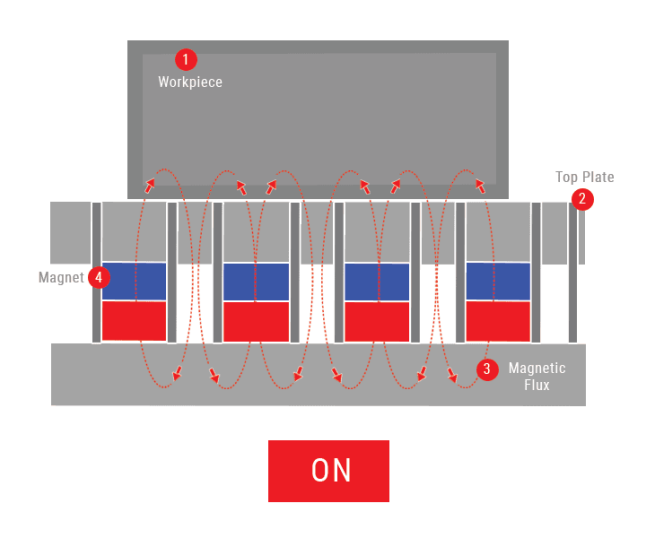

一旦将手柄旋转到开启位置,磁铁就会与顶板对齐,磁通量就会到达顶板上方。当一个工件被放置在顶部时,由于焊剂被锁定在其上,因此工件被固定。
